مرحله آبگیری کنسانتره شاید در ظاهر فقط برای کاهش رطوبت محصول باشد، اما انتخاب اشتباه تجهیزات می‌تواند هزینه حمل، مصرف انرژی و عملکرد کارخانه را تغییر دهد. در این میان، فیلترپرس و فیلتر دیسکی دو فناوری پرکاربرد هستند. یکی فشار بالاتر و رطوبت کمتر را هدف می‌گیرد و دیگری برای جریان پیوسته و ظرفیت بالا شناخته می‌شود. بنابراین پرسش اصلی این است: کدام فناوری واقعاً برای یک کارخانه فرآوری مناسب‌تر است؟
چرا آبگیری کنسانتره این‌قدر مهم است؟
کنسانتره پس از جدایش معمولاً به شکل پالپ وارد مرحله نهایی می‌شود.
بخشی از آب ابتدا در تیکنر جدا می‌شود. با این حال، محصول هنوز رطوبت بالایی دارد و برای حمل یا ورود به فرآیند بعدی باید فیلتر شود.
هدف اصلی آبگیری کنسانتره رسیدن به رطوبتی است که هم حمل محصول را اقتصادی کند و هم شرایط فرآیندی مرحله بعد را برهم نزند.
متسو نیز تأکید می‌کند که فناوری فیلتراسیون باید بتواند محصول را به محدوده قابل حمل برساند. کاهش رطوبت بسیار پایین‌تر از مقدار مورد نیاز همیشه مزیت اقتصادی قابل توجهی ایجاد نمی‌کند.
پس هدف فقط «خشک‌ترین محصول ممکن» نیست.
هدف، رسیدن به رطوبت مناسب با کمترین هزینه کل است.
فیلترپرس چگونه کار می‌کند؟

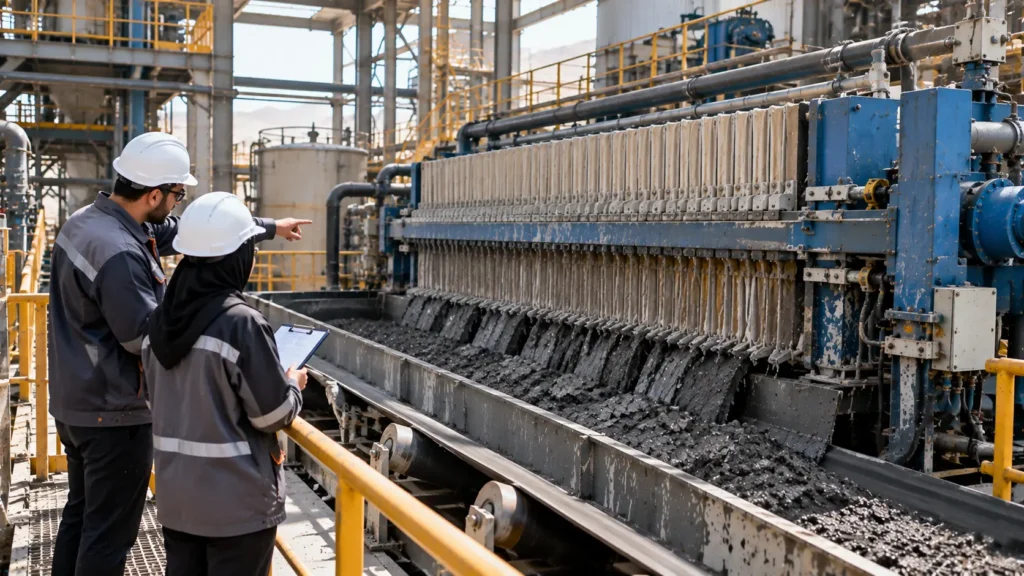

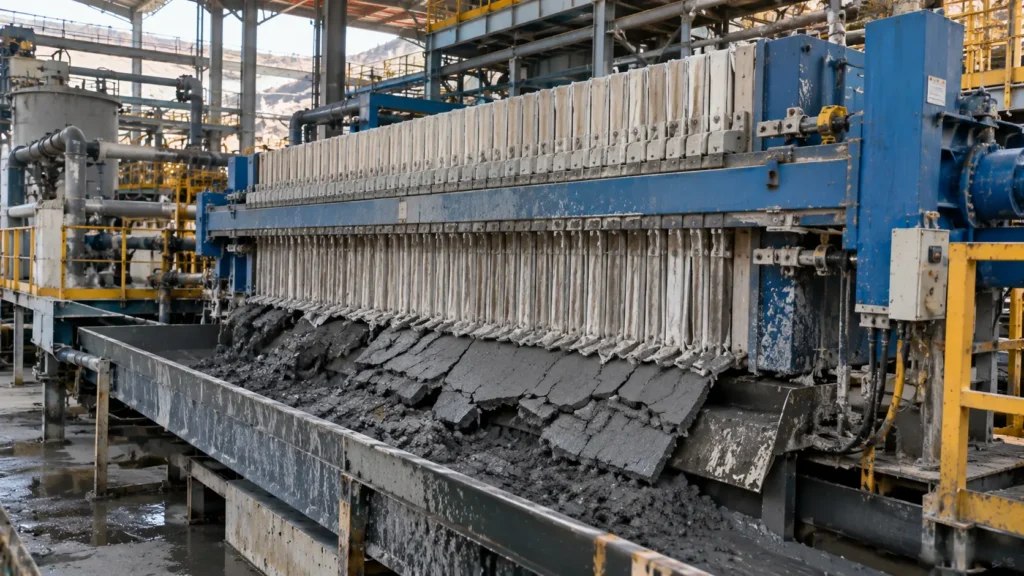

در فیلترپرس کنسانتره، پالپ با فشار وارد مجموعه‌ای از صفحات فیلتر می‌شود.
مایع از پارچه یا محیط فیلتر عبور می‌کند، اما ذرات جامد میان صفحات باقی می‌مانند. به‌تدریج یک کیک متراکم تشکیل می‌شود.
در برخی مدل‌ها، ممبران نیز به کیک فشار وارد می‌کند. این مرحله می‌تواند آب بیشتری خارج کند و رطوبت نهایی را کاهش دهد.
فیلترپرس‌های صنعتی مخصوص معدن می‌توانند با فشارهای قابل توجه کار کنند. برای نمونه، برخی مدل‌های متسو تا فشار پرس ۱۶ بار طراحی شده‌اند.
همین فشار یکی از مهم‌ترین تفاوت‌های این فناوری با فیلترهای خلأ است.
فیلتر دیسکی چگونه آب را جدا می‌کند؟

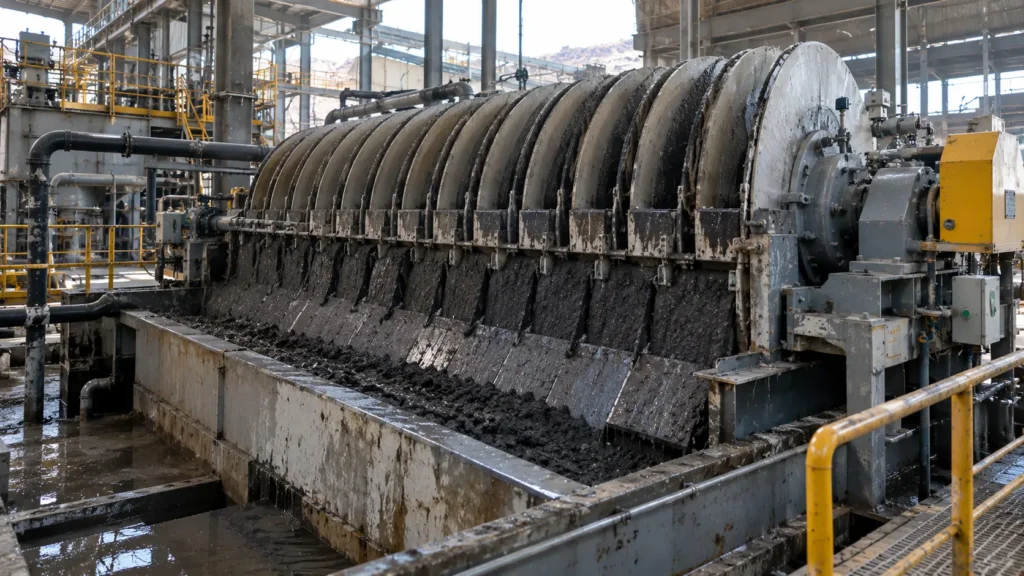

فیلتر دیسکی از چند دیسک تشکیل شده است که روی یک محور می‌چرخند.
بخشی از دیسک داخل پالپ قرار می‌گیرد. خلأ ایجادشده باعث عبور آب از محیط فیلتر و تشکیل کیک روی سطح دیسک می‌شود.
با ادامه چرخش، کیک از پالپ خارج می‌شود و فرصت خشک‌شدن بیشتری پیدا می‌کند.
در نهایت، محصول از سطح دیسک جدا می‌شود و چرخه دوباره تکرار می‌شود.
مزیت اصلی این سیستم، عملکرد پیوسته است.
به همین دلیل، فیلتر دیسکی در کارخانه‌هایی با تناژ بالا و جریان نسبتاً پایدار خوراک بسیار مورد توجه قرار می‌گیرد.
اولین تفاوت؛ رطوبت نهایی
برای بسیاری از کارخانه‌ها، نخستین سؤال درباره رطوبت کنسانتره است.
فیلترپرس معمولاً زمانی جذاب‌تر می‌شود که کاهش رطوبت اولویت بالایی داشته باشد.
ANDRITZ برای برخی فیلترپرس‌های مورد استفاده در کنسانتره سنگ‌آهن، رطوبت باقیمانده کمتر از ۱۰ درصد را گزارش می‌کند. البته مقدار واقعی به اندازه ذرات، فشار، ضخامت کیک و خواص خوراک وابسته است.
فیلترهای دیسکی نیز می‌توانند نتایج مناسبی ارائه دهند.
در یک مطالعه صنعتی روی کنسانتره سنگ‌آهن، فیلتر دیسکی سرامیکی در شرایط بهینه محصولی با حدود ۸ درصد رطوبت تولید کرد.
بنابراین، نمی‌توان گفت: هر فیلتر دیسکی الزاماً محصول مرطوب‌تری تولید می‌کند.
نوع فناوری و شرایط خوراک تعیین‌کننده هستند.
آیا فیلترپرس همیشه خشک‌تر است؟
نه لزوماً.
این یکی از ساده‌سازی‌های رایج در انتخاب تجهیزات آبگیری است.
فیلترپرس به دلیل اعمال فشار، ظرفیت بالایی برای کاهش رطوبت دارد. اما یک فیلتر دیسکی سرامیکی یا هایپرباریک نیز می‌تواند در شرایط مناسب به رطوبت بسیار پایین برسد.
ANDRITZ برای فیلتر دیسکی هایپرباریک خود رطوبت باقیمانده کمتر از ۶ درصد را در برخی کاربردها اعلام کرده است.
پس مقایسه باید بین دو مدل مشخص و با خوراک یکسان انجام شود.
مقایسه کلی «فیلترپرس در برابر فیلتر دیسکی» بدون تست پالپ ممکن است نتیجه گمراه‌کننده‌ای ایجاد کند.
ظرفیت تولید کدام بیشتر است؟
وقتی ظرفیت کارخانه افزایش پیدا می‌کند، نوع عملکرد تجهیز اهمیت بیشتری پیدا می‌کند.
فیلتر دیسکی یک سیستم پیوسته است.
پالپ وارد می‌شود و محصول نیز تقریباً بدون وقفه تخلیه می‌شود. بنابراین این فناوری برای تناژهای بالا جذاب است.
ANDRITZ برای برخی فیلترهای دیسکی خلأ، ظرفیت بیش از ۱.۵ تن بر مترمربع در ساعت را اعلام می‌کند.
در مقابل، فیلترپرس کنسانتره به‌صورت سیکلی کار می‌کند.
هر چرخه شامل پرکردن، تشکیل کیک، پرس، تخلیه و آماده‌سازی مجدد است.
اما طراحی‌های جدید زمان این سیکل را کاهش داده‌اند.
برخی فیلترپرس‌های صنعتی برای ظرفیت بیش از ۱۰۰ تن در ساعت طراحی شده‌اند.
بنابراین ظرفیت بالا فقط در اختیار فیلتر دیسکی نیست.
کدام سیستم فضای کمتری می‌خواهد؟
فضای کارخانه یک عامل مهم در انتخاب تجهیز است.
فیلتر دیسکی معمولاً سطح فیلتراسیون بالایی را در فضای نسبتاً کوچک فراهم می‌کند.
این مزیت در پروژه‌هایی که محدودیت فضا دارند اهمیت زیادی دارد.
متسو نیز در معرفی فیلترهای دیسکی خود، نسبت مناسب سطح فیلتراسیون به فضای نصب را یکی از مزایای این فناوری معرفی می‌کند.
فیلترپرس به فضای مناسب برای بازشدن صفحات، تخلیه کیک و تجهیزات جانبی نیاز دارد.
با این حال، طراحی کارخانه و نحوه چیدمان تجهیزات می‌تواند این اختلاف را تغییر دهد.
خوراک ریزدانه کدام را بیشتر به چالش می‌کشد؟
یکی از سخت‌ترین شرایط در آبگیری کنسانتره، افزایش ذرات بسیار ریز است.
ذرات ریز منافذ محیط فیلتر را مسدود می‌کنند و عبور آب را دشوارتر می‌سازند.
در این شرایط، رطوبت کیک می‌تواند افزایش پیدا کند.
پژوهش‌ها روی فیلتراسیون فشاری کنسانتره سنگ‌آهن نشان داده‌اند که تشکیل ترک‌های انقباضی در کیک نیز می‌تواند بر عملکرد فیلتراسیون و رطوبت نهایی اثر بگذارد.
در مقابل، فیلترهای دیسکی سرامیکی نیز نسبت به دانه‌بندی و شرایط پالپ حساس هستند.
یک مطالعه صنعتی نشان داد این فناوری برای خوراک با توزیع دانه‌بندی مناسب و غلظت جامد پایدار عملکرد مطلوب‌تری دارد.
پس شناخت دانه‌بندی قبل از خرید تجهیز ضروری است.
فیلتر دیسکی کجا برتری پیدا می‌کند؟
فیلتر دیسکی زمانی جذاب‌تر است که کارخانه خوراک نسبتاً پایدار و ظرفیت بالا داشته باشد.
عملکرد پیوسته نیز کنترل جریان تولید را ساده‌تر می‌کند.
همچنین، برخی انواع فیلتر دیسکی مصرف انرژی ویژه مناسبی دارند.
مطالعات روی فیلترهای سرامیکی نشان داده‌اند که عملکرد موئینگی محیط فیلتر می‌تواند مصرف انرژی ویژه را در مقایسه با برخی روش‌های دیگر کاهش دهد.
به همین دلیل، کارخانه‌ای با تناژ بالا، خوراک یکنواخت و هدف رطوبتی متوسط می‌تواند فیلتر دیسکی را گزینه جذابی بداند.
فیلترپرس کجا دست بالا را دارد؟
فیلترپرس کنسانتره در شرایطی جذاب می‌شود که کاهش رطوبت اولویت اصلی باشد.
این تجهیز همچنین در برابر برخی تغییرات خوراک انعطاف بیشتری دارد.
فشار قابل کنترل، زمان سیکل و مرحله فشردن کیک را می‌توان براساس شرایط فرآیند تنظیم کرد.
متسو نیز یکی از مزایای فیلترپرس ممبرانی را سازگاری با شرایط متغیر فرآیند و امکان کاهش زمان سیکل معرفی می‌کند.
بنابراین در کارخانه‌ای که دانه‌بندی یا درصد جامد خوراک نوسان دارد، فیلترپرس می‌تواند مزیت مهمی ایجاد کند.
مصرف انرژی؛ برنده مشخصی وجود دارد؟
خیر.
مصرف انرژی به طراحی تجهیز و شرایط کاری وابسته است.
فیلترپرس به پمپ‌های فشار بالا نیاز دارد.
در مقابل، فیلتر دیسکی معمولاً به سیستم خلأ وابسته است.
علاوه بر این، پمپ‌های پالپ، کمپرسور، سیستم شست‌وشو و تجهیزات کمکی نیز باید در محاسبه وارد شوند.
بنابراین مقایسه فقط توان موتور اصلی اشتباه است.
شاخص بهتر، مصرف انرژی به ازای هر تن محصول خشک است.
این عدد باید در تست پایلوت یا تضمین عملکرد سازنده بررسی شود.
آب بازیافتی چقدر اهمیت دارد؟
در بسیاری از معادن، آب به یک محدودیت استراتژیک تبدیل شده است.
تجهیزات آبگیری علاوه بر کاهش رطوبت محصول، آب را به مدار کارخانه بازمی‌گردانند.
هرچه بازیابی آب بهتر باشد، نیاز به آب تازه کاهش پیدا می‌کند.
در مناطق خشک، این موضوع ممکن است حتی از مصرف برق مهم‌تر باشد.
کیفیت فیلتریت نیز اهمیت دارد.
آب خروجی با جامدات کمتر راحت‌تر می‌تواند به مدار فرآوری بازگردد.
بنابراین، هنگام مقایسه دو فناوری باید هم مقدار آب بازیافتی و هم کیفیت آن بررسی شود.
نگهداری فیلتر دیسکی چه چالش‌هایی دارد؟
محیط فیلتر به‌مرور آلوده می‌شود.
در فیلترهای سرامیکی، رسوب مواد معدنی می‌تواند نفوذپذیری صفحات را کاهش دهد.
به همین دلیل، سیستم شست‌وشو و بازسازی صفحات اهمیت زیادی دارد.
مطالعات صنعتی نشان داده‌اند که انتخاب روش مناسب شست‌وشوی شیمیایی می‌تواند نفوذپذیری محیط سرامیکی را بازیابی کند.
اگر کیفیت آب یا ترکیب پالپ نامناسب باشد، دوره‌های شست‌وشو نیز ممکن است کوتاه‌تر شوند.
این موضوع مستقیماً روی دسترس‌پذیری تجهیز اثر می‌گذارد.
نگهداری فیلترپرس چطور است؟
در فیلترپرس، صفحات و پارچه‌های فیلتر بخش مهم مصرفی سیستم هستند.
عملکرد نامناسب پارچه می‌تواند زمان سیکل را افزایش دهد.
همچنین سیستم هیدرولیک، پمپ خوراک، شیرها و مکانیزم تخلیه صفحات باید به‌طور منظم کنترل شوند.
در عوض، نسل جدید فیلترپرس‌ها اتوماسیون گسترده‌تری دارند.
بازشدن صفحات، تخلیه کیک و کنترل سیکل در بسیاری از تجهیزات مدرن به‌صورت خودکار انجام می‌شود.
بنابراین میزان نیروی انسانی مورد نیاز نسبت به نسل‌های قدیمی کاهش یافته است.
رطوبت کمتر همیشه سود بیشتر نیست
یکی از مهم‌ترین تصمیم‌های مهندسی این است که رطوبت کنسانتره دقیقاً تا چه عددی باید کاهش پیدا کند.
فرض کنید محصول در رطوبت ۹ درصد قابل حمل و قابل مصرف است.
اگر رساندن آن به ۷ درصد باعث افزایش شدید مصرف انرژی و سرمایه‌گذاری شود، این کاهش دو درصدی ممکن است ارزش اقتصادی نداشته باشد.
متسو نیز در راهنمای فیلتراسیون کنسانتره تأکید می‌کند که خشک‌کردن بسیار پایین‌تر از محدوده مورد نیاز حمل، الزاماً اثر اقتصادی بزرگی ندارد.
بنابراین باید نقطه اقتصادی بهینه تعیین شود.
نه کمترین عدد ممکن.
قبل از خرید تجهیز چه چیزی باید آزمایش شود؟
تست فیلتراسیون باید قبل از انتخاب نهایی انجام شود.
نمونه واقعی پالپ کارخانه باید بررسی شود.
حداقل این متغیرها باید اندازه‌گیری شوند:
- درصد جامد خوراک
- توزیع دانه‌بندی
- سطح ویژه ذرات
- نوع کانی‌ها
- رطوبت هدف
- نرخ تشکیل کیک
- زمان خشک‌شدن
- کیفیت فیلتریت
- مصرف انرژی
- رفتار پارچه یا محیط فیلتر
سازندگان بزرگ تجهیزات نیز انتخاب فیلتر را بر پایه تست نمونه واقعی انجام می‌دهند.
برای نمونه، ANDRITZ در یکی از پروژه‌های سنگ‌آهن، ضخامت‌های مختلف کیک، زمان خشک‌شدن و پکیج‌های ممبرانی را در مقیاس پایلوت بررسی کرد و سپس فیلترپرس نهایی انتخاب شد.
پس فیلترپرس یا فیلتر دیسکی؟
یک پاسخ ثابت وجود ندارد.
اگر اولویت اصلی ظرفیت پیوسته، سطح نصب محدود و خوراک پایدار باشد، فیلتر دیسکی می‌تواند انتخاب مناسبی باشد.
اگر رطوبت بسیار پایین، انعطاف در برابر تغییرات خوراک و کنترل بیشتر روی سیکل اهمیت داشته باشد، فیلترپرس کنسانتره معمولاً جذاب‌تر می‌شود.
در بسیاری از پروژه‌ها، تفاوت واقعی زمانی مشخص می‌شود که CAPEX و OPEX در کنار هم بررسی شوند.
قیمت خرید تجهیز فقط بخشی از هزینه است.
مصرف انرژی، پارچه فیلتر، قطعات یدکی، نیروی انسانی، توقف تعمیراتی و ارزش آب بازیافتی نیز باید وارد محاسبه شوند.
انتخاب فناوری از آزمایشگاه شروع می‌شود
یکی از بزرگ‌ترین اشتباه‌ها در طراحی آبگیری کنسانتره، انتخاب تجهیز فقط براساس تجربه یک معدن دیگر است.
دو کنسانتره با عیار آهن مشابه ممکن است رفتار فیلتراسیون کاملاً متفاوتی داشته باشند.
دانه‌بندی، کانی‌های رسی، سطح ویژه و ترکیب شیمیایی خوراک بر آبگیری اثر می‌گذارند.
حتی تغییر شرایط آسیاب نیز می‌تواند عملکرد فیلتر را عوض کند.
به همین دلیل، انتخاب نهایی باید از تست آزمایشگاهی شروع شود و در صورت امکان به تست پایلوت برسد.
رقابت واقعی بر سر هزینه هر تن است
سؤال این است که کدام سیستم یک تن کنسانتره را با کیفیت مورد نیاز و کمترین هزینه کل آبگیری می‌کند.
برای یک کارخانه، پاسخ ممکن است فیلتر دیسکی باشد.
برای کارخانه دیگر، فیلترپرس بهترین انتخاب است.
گاهی حتی فناوری‌هایی مانند فیلتر دیسکی سرامیکی، فیلتر هایپرباریک یا تاورپرس می‌توانند گزینه بهتری باشند.
بنابراین، تصمیم باید براساس داده گرفته شود.
جمع‌بندی؛ برنده را خوراک تعیین می‌کند
انتخاب میان فیلترپرس و فیلتر دیسکی، فقط مقایسه دو دستگاه نیست.
این تصمیم به ظرفیت کارخانه، دانه‌بندی خوراک، رطوبت کنسانتره مورد نیاز، قیمت انرژی، محدودیت آب و هزینه تعمیرات وابسته است.
فیلتر دیسکی برای فرآیندهای پیوسته و تناژ بالا مزیت مهمی دارد. در مقابل، فیلترپرس می‌تواند کنترل بیشتری بر فشار و رطوبت نهایی ایجاد کند.
بنابراین، بهترین فناوری آبگیری کنسانتره همان تجهیزی است که در تست واقعی خوراک، بهترین ترکیب میان رطوبت نهایی، ظرفیت، مصرف انرژی و هزینه کل را ارائه دهد.
در صنعت فرآوری، پاسخ درست نتیجه آزمایش و محاسبه اقتصادی است.
